[HMI] 신호등 HMI 작화하기

[ PLC 프로그래밍 ]

2023.11.28 - [PLC & HMI/PLC] - [PLC] HMI와 연동하여 신호등 제작하기

[PLC] HMI와 연동하여 신호등 제작하기







HMI 작화하기

▷ 비트램프 : 보행자 신호등(빨/초), 자동차 신호등(빨, 주, 초)

▷ 비트 스위치 : 보행자 버튼

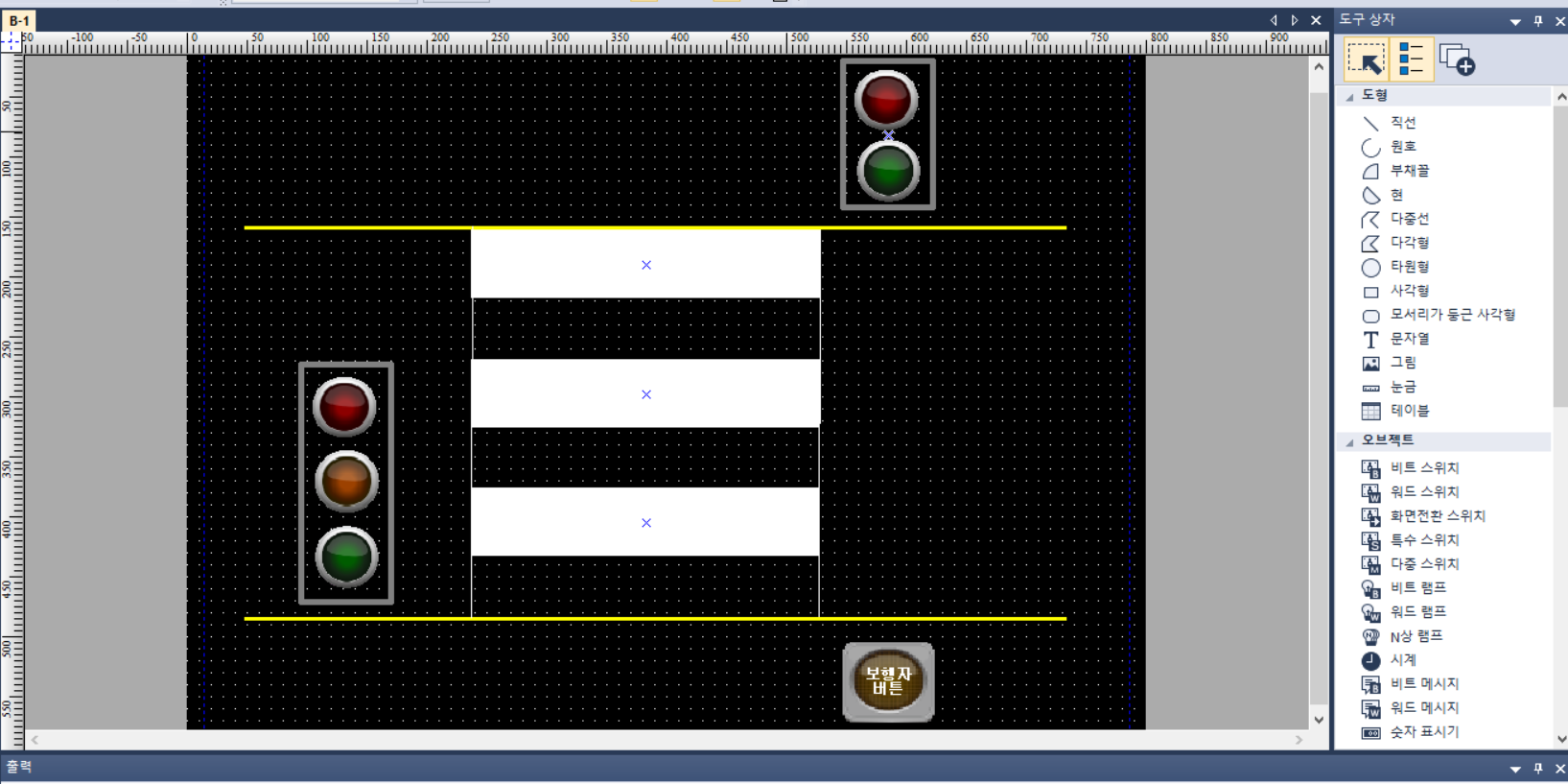

XP-Builder로 HMI 작화 모습.







신호등 램프들은 비트 램프에 디바이스 값을 PLC에서 설정한 메모리 할당값이랑 통일시켜 준다.



▶  보행자 신호등 : %MX1 (빨), %MX2 (초)

▶  자동차 신호등 : %MX3 (빨), %MX4 (주), %MX5 (초)

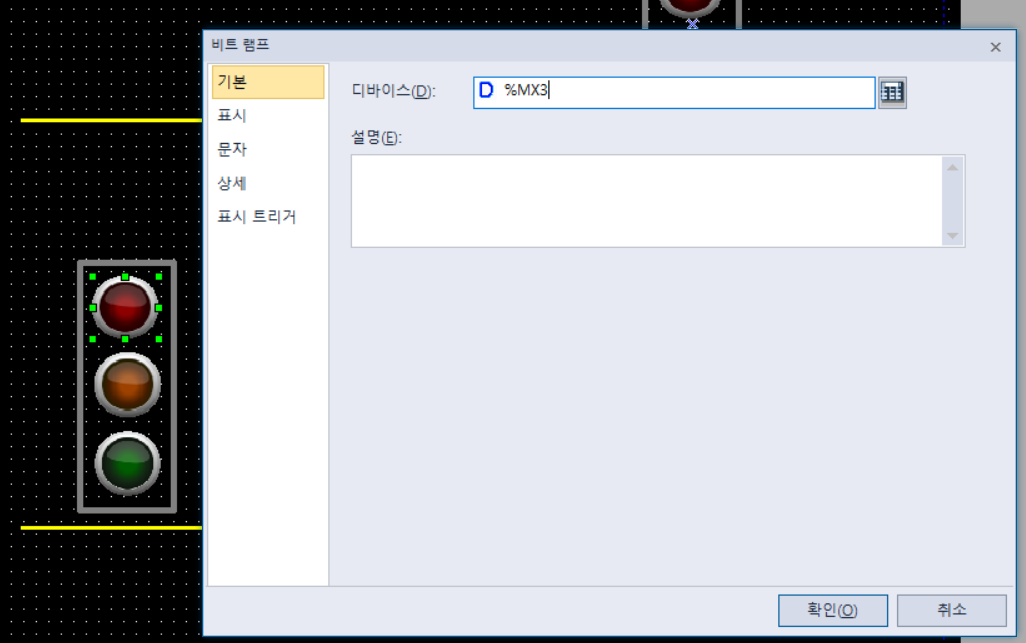

신호등 비트 램프 디바이스 값 설정.







보행자 버튼은 비트 스위치로 PLC 메모리 할당값이랑 디바이스 값을 맞춰준다.

램프 조건을 사용하여 비트 디바이스 값에도 값을 넣어준다.



▶ 보행자 버튼 : %MX10

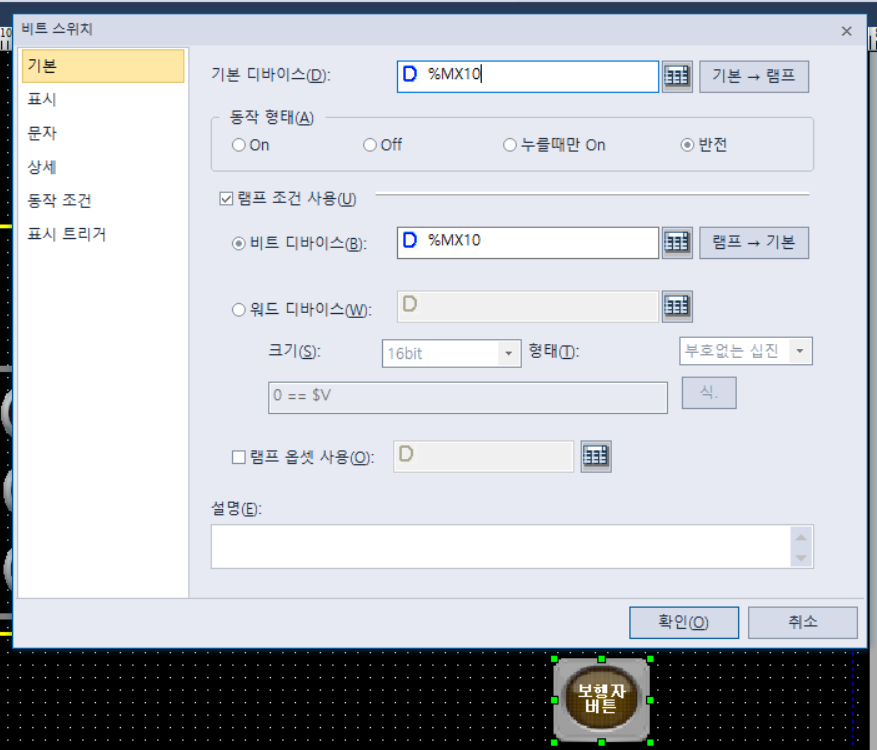

보행자 버튼 비트 스위치.







PLC 프로그래밍과 HMI 작화를 모두 완료하였으면,

PLC 시뮬레이터를 먼저 작동시킨 뒤 HMI 시뮬레이션을 해주면 된다 !





그전에 XP-Builder에 PLC와 잘 연동되어 있는지 확인해 주자!!

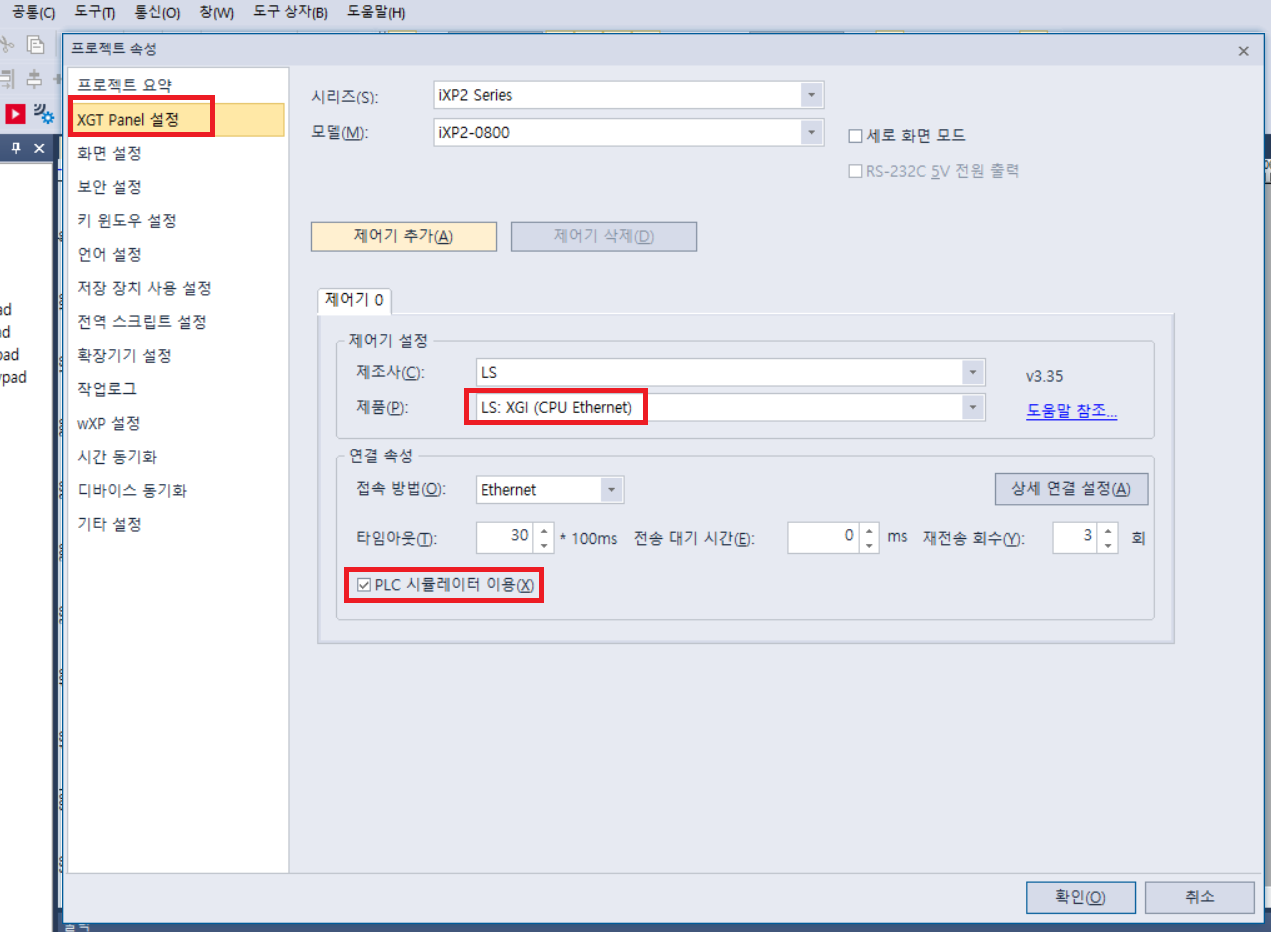

상단 메뉴에서 [공통] 으로 들어가 [프로그램 속성] 창을 열어준다.

[ XGP Panel 설정 ] 에서 제품이 본인 꺼와 제대로 맞는지 확인하고 PLC 시뮬레이터 이용이 체크되어 있는지 확인한다.









PLC 시뮬레이터 시작을 해주고, HMI 시뮬레이터를 작동하면 아래와 같이 작동된다.

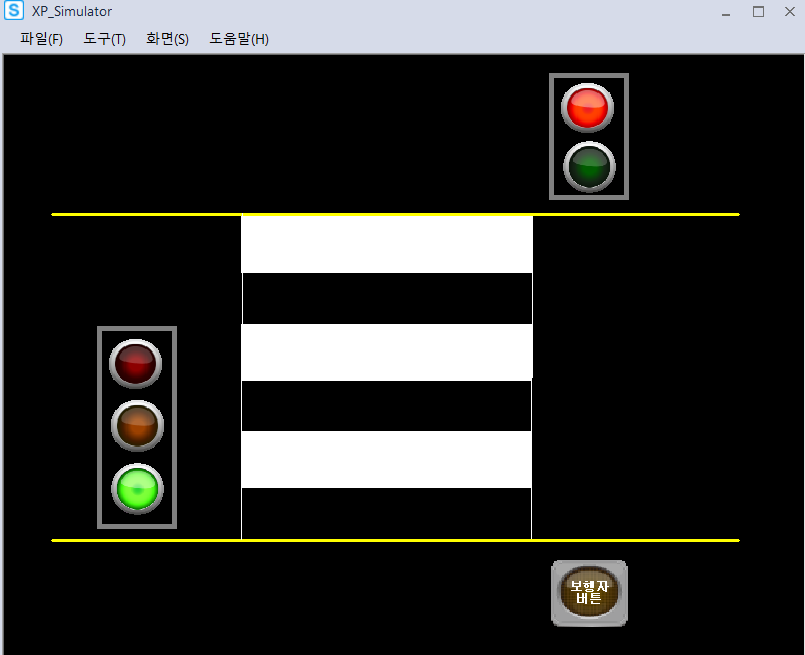

보행자 버튼을 누르기 전 보행자 신호등(빨), 자동차 신호등(초)

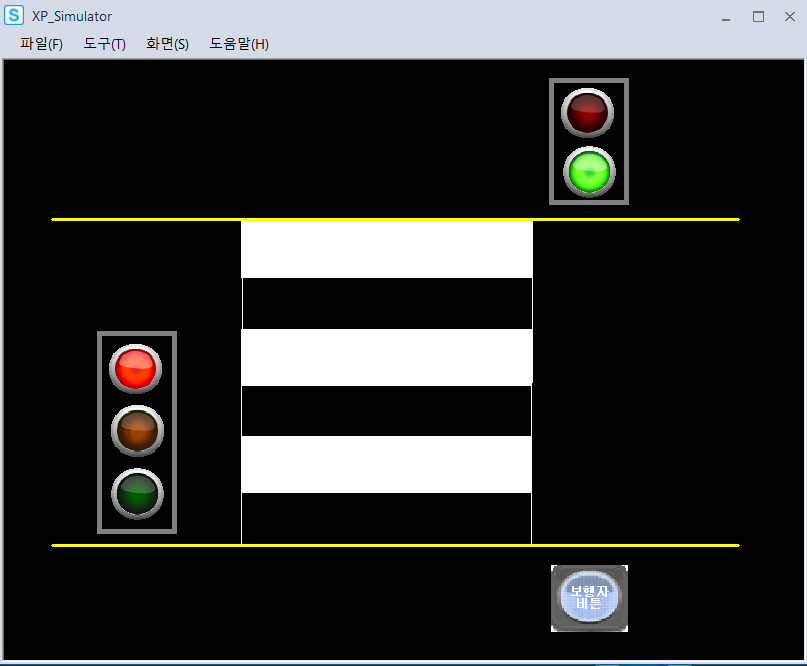

보행자 버튼을 누른 뒤 보행자 신호등(초), 자동차 신호등(빨)
