[HMI] LS의 XP-builder 다운로드 및 사용법 익히기 (1)

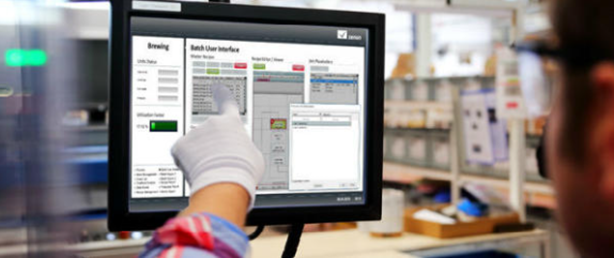

* HMI (  Human - Machine Interface  ) 란 ?

: 인간과 기계의 상호작용의 약자.

: 사용자에게 기기, 컴퓨터 프로그램 또는 시스템과의 통신을 가능하게 해주는 대시보드.

: 기술적으로는 기기와의 상호작용을 위해 인간이 사용하는 모든 스크린을 HMI라고 칭할 수 있지만,

  일반적으로는 산업 환경에서 사용되는 스크린을 설명하기 위해 사용됨.

: HMI는 실시간 데이터를 표시하며, 사용자에 그래픽 유저 인터페이스를 통해 기기 제어를 가능하게 한다.



[ 출처 : COPADA 홈페이지 ]



: SCADA(Supervisory Control Data Acquisition) 시스템 구성의 한 요소로서

  공장의 SCADA 시스템이 각종 자동화 제어 장치 및 입출력 센서와 통신하여 장치 운영에 대한 정보를 확보하면

  해당 정보가 스크린을 통해 HMI에 표시된다 !



  =>  HMI의 주요 사용 목적이 운영 데이터의 시각화 및 기기 제어.







▷ HMI 의 대표적인 작화 프로그램

    : LS의 XP-builder

    : AVEVA InTouch

    : 미쯔비시 TouchPanel









오늘은 LS의 XP-builder 설치 및 간단한 설명을 정리해두려고 한다.

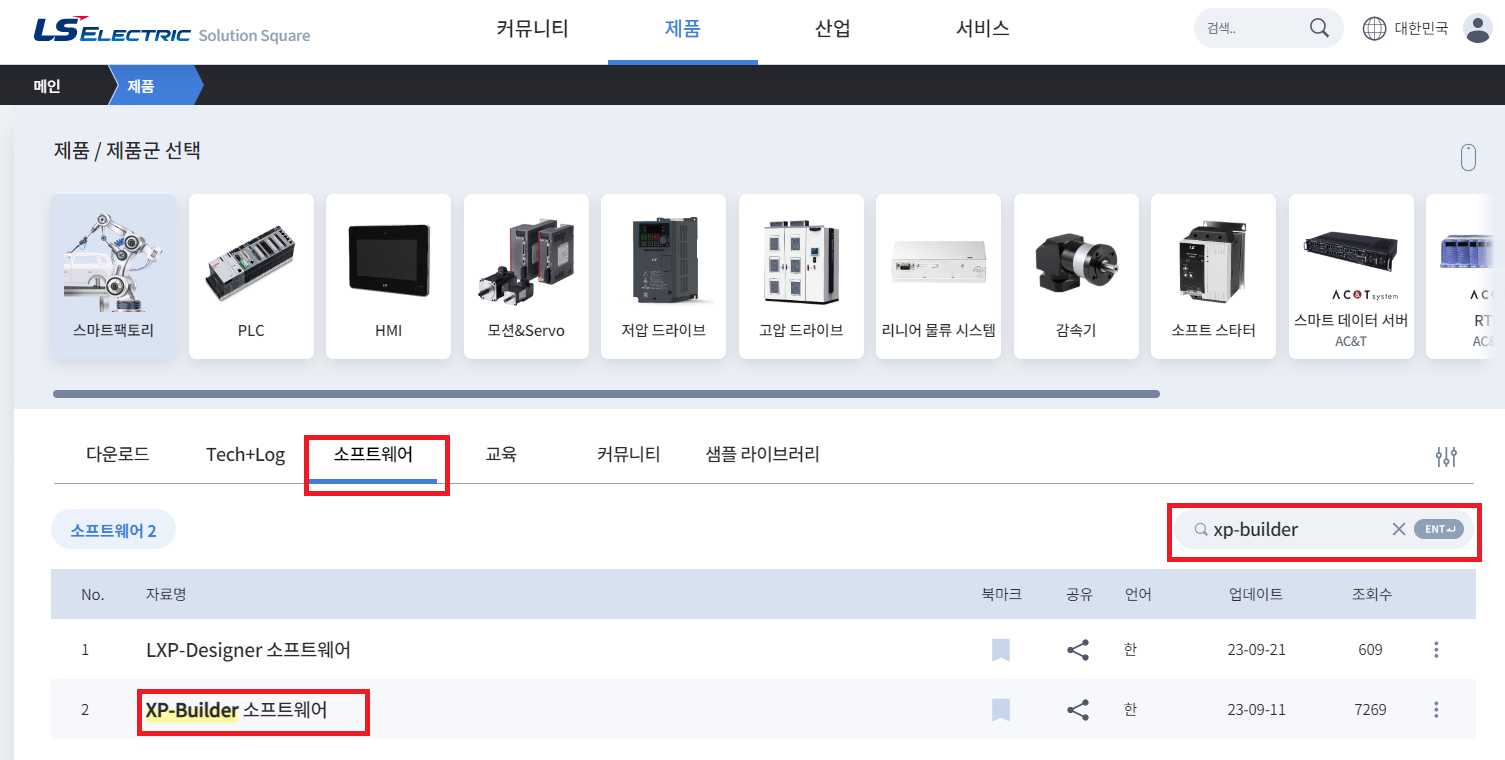

우선, 아래 링크로 들어가서 [소프트웨어]를 선택하고 'xp-builder'를 검색해 XP-Builder 소프트웨어를 선택한다.

https://sol.ls-electric.com/kr/ko/product/category/0?utm_source=lsehomepage&utm_medium=display&utm_campaign=lse_ko_dn

Solution Square - 솔루션스퀘어

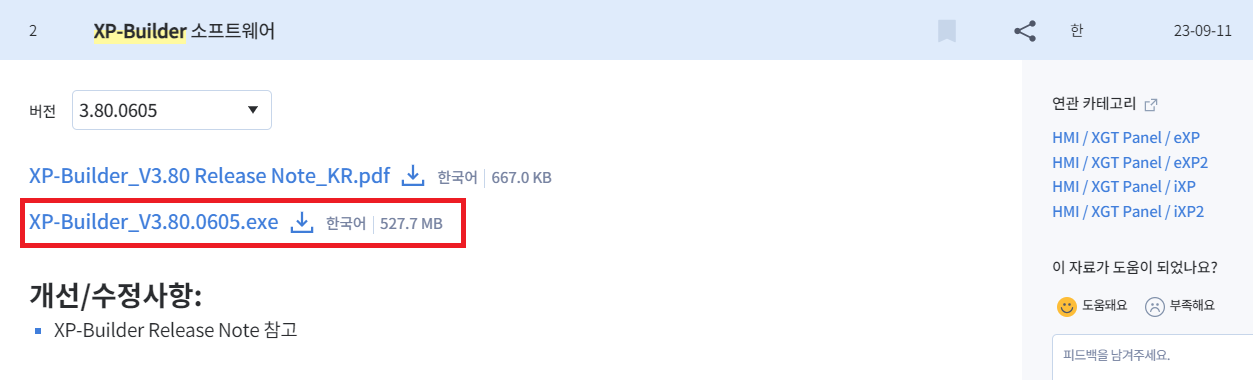

현재날짜(2023.10)의 최신버전인 V3.80.0605 를 설치하여 사용 중이다.

앞으로 기록하는 XP-Builder의 사용법은 아래의 버전이니 참고하길 바란다. 이전 버전 3.70과 비교했을 때는 기술적으로 큰 차이는 없어 보이지만 버전에 유의하시길..!!







XP-Builder를 설치하여 프로그램을 여는데에는 따로 설정하거나 큰 어려움은 없다.

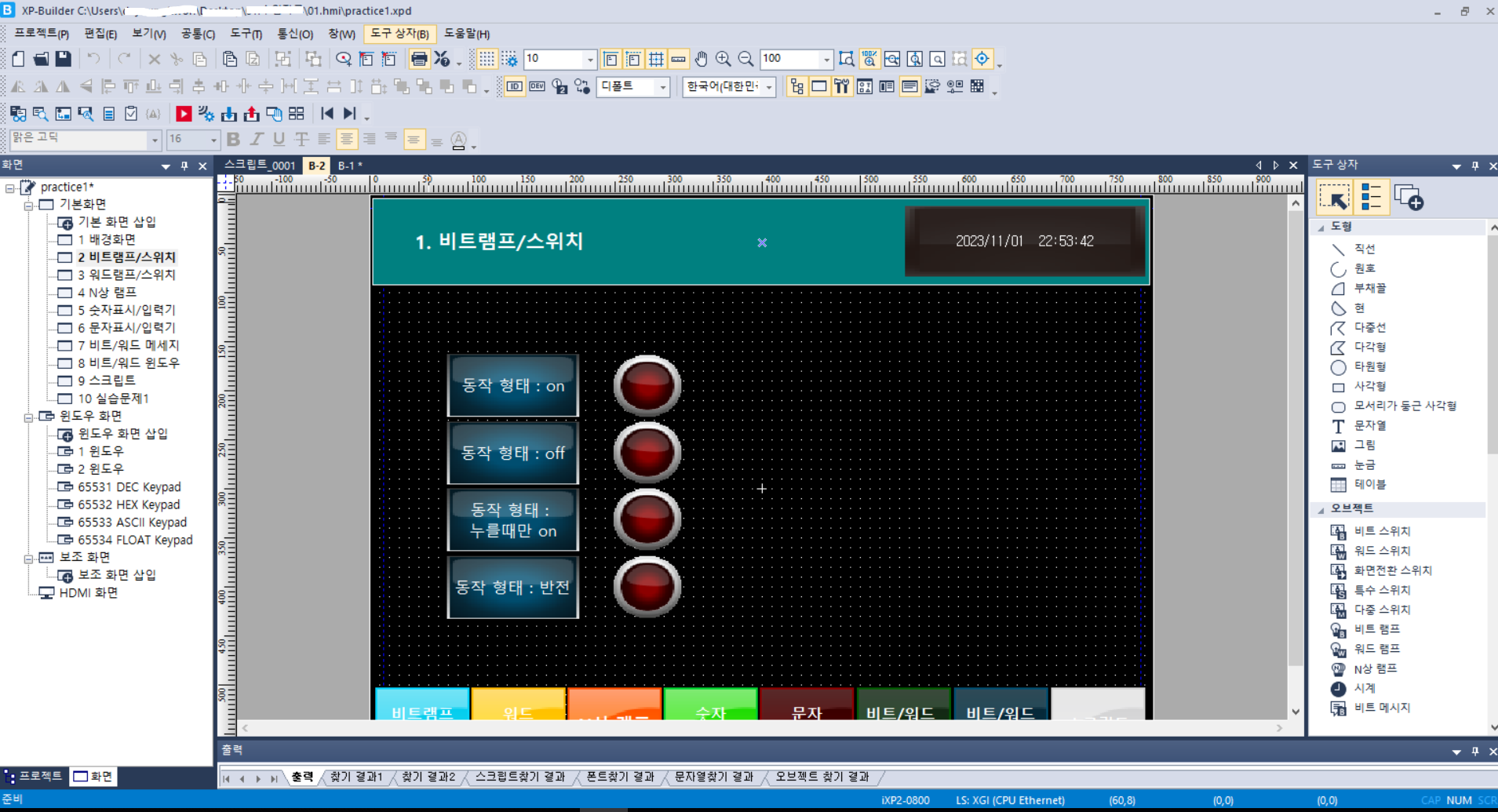

XP-Builder는 아래와 같은 구상으로 되어있다. XP-Builder를 익히기 위한 간단한 프로그램을 구현하였는데

사용법과 설명은 다음 포스팅에서 이어서..!!

2023.11.23 - [PLC & HMI/HMI] - [HMI] LS의 XP-Builder 사용법 익히기 (2) - 비트,워드 램프/스위치

[HMI] LS의 XP-Builder 사용법 익히기 (2) - 비트,워드 램프/스위치





LS의 XP-Builder

XP-Builder는 비트와 워드로 동작을 표현할 수 있고

구체적인 비즈니스 로직은 스크립트를 활용해서 설정할 수 도 있고, PLC와 연동하여서 동작을 제어할 수도 있다.







PLC 연동방법은 간단하다.

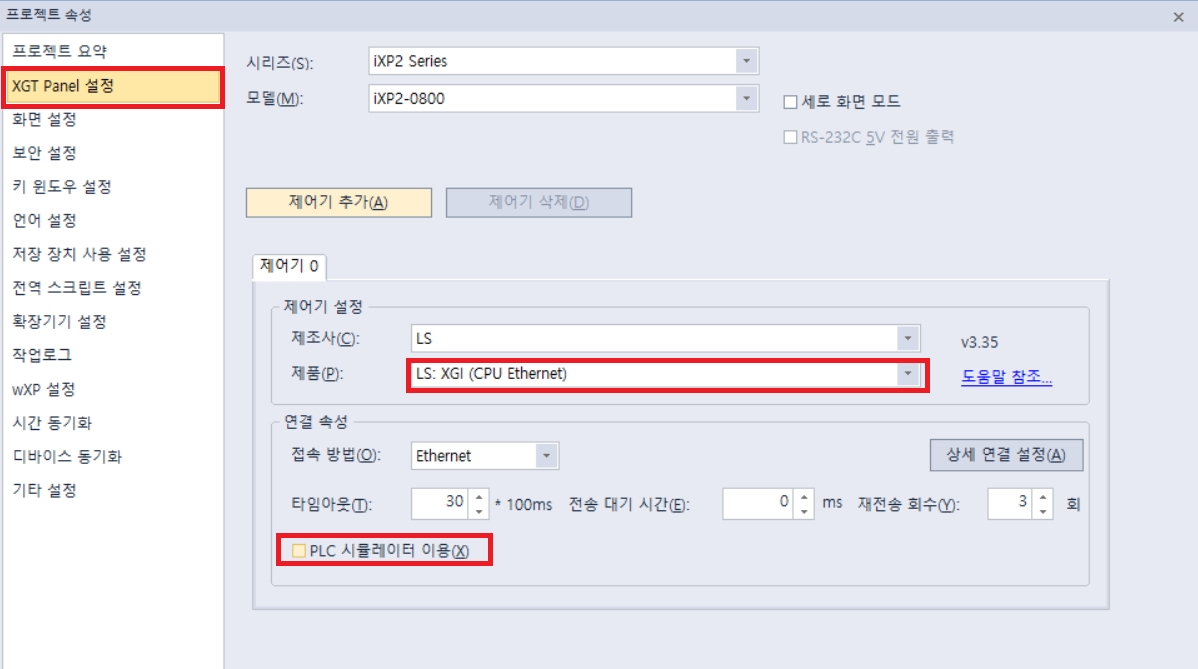

XP-Builder 메뉴 상단에서 [공통] - [프로젝트 속성]으로 들어가서 XGT Panel 설정을 해주면 된다.





제품 선택을 XGI CPU로 해주고, (필자는 PLC 구현은 XG5000을 사용 중이다.)

연결 속성에서 PLC 시뮬레이터 이용을 체크해 주면 된다 !

그래서 구현을 할 때는 PLC를 먼저 구동시켜 주고 HMI를 구동시켜야 된다.작동순서는 중요하니 기억해 두기!!







PLC 연동하여 구현한 프로그램도 다음 포스팅에 같이 기재할 예정..!!
