[PLC] HMI와 연동하여 신호등 제작하기

HMI와 PLC를 연동하여 보행자/자동차 신호등을 제작.





 PLC 프로그래밍

▷ 보행자가 보행 버튼을 누르면 8초 후 차선의 신호등은 황색 램프가 점등되며 2초 후 적색으로 바뀐다.

▷ 이때 보행자 신호등은 청색 램프가 10초간 점등된 뒤 10초간 점멸하며 이후 적색으로 바뀐다.





PLC 프로그래밍을 할 때는 펑션과 펑션블록을 사용할 때는 구분하여 구현해야 된다 !

위 예제에서는 펑션블록을 사용하여 구현할 것이다.





펑션 / 펑션블록을 사용해야 되는 시점을 구분해보자.



	펑션		펑션블록
입력의 수	1개 이상		2개 이상
출력의 수	오직 1개		1개 이상
연산 시간	하나 스캔에 결과 출력		여러 스캔 누계 결과 출력
데이터	입/출력 데이터를 반드시 모두 지정.		입력 데이터는 반드시 지정, 출력 데이터는 생략 가능.
데이터 타입	입력 변수와 출력 변수의 모든 데이터 타입이 통일		변수의 기능에 따라 다양한 데이터 타입
예시	전송, 형 변환, 비교, 산술 연산 펑션		타이머, 카운터 , ... 등







HMI와 연동하기 위해 메모리 할당값은 HMI에서 작화한 값들과 통일시켜 준다.



▶ 보행자 버튼 : %MX10

▶  보행자 신호등 : %MX1 (빨), %MX2 (초)

▶  자동차 신호등 : %MX3 (빨), %MX4 (주), %MX5 (초)

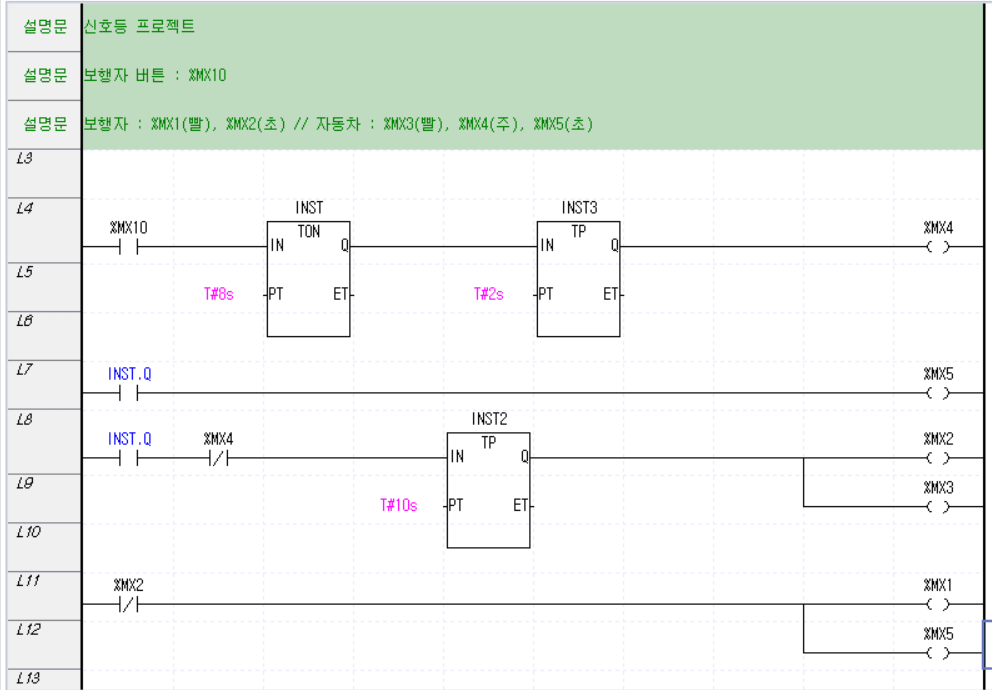

PLC 구현.



보행자 버튼을 눌렀을 때 8초 후 황색 램프가 켜지는 부분에서 TON을 사용하였다.

2초간 황색 램프가 켜지는 부분은 TP를 사용하였다.

보행자 신호등이 10초간 점등하는 부분에도 TP를 사용하여 구현하였다.







[ 위 예제에서 사용한 PLC 타이머 기능]

- TON  ( On delay Timer )

  : 입력조건이 On 되면, 타이머 접점 출력 Off.

  : 타이머 현재값이 설정값에 도달했을 때 타이머 접점 출력 On.

- TP  ( Pulse Timer )

  : 1의 값이 전달될 때, 설정한 시간만큼 1 전달.

  : 설정한 시간이 끝나면 입력이 1이더라도 Q값은 1→0 으로 변경









HMI 작화하여 신호등 동작은 다음 포스팅에서 확인.
